GOM三维扫描 ATOS三维扫描全面检测新概念

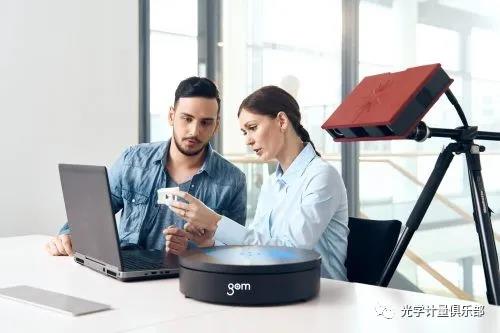

现代产品外型设计越趋自由複杂，住住不能单靠传统测量装备去测量。例如一些轮廓自由的曲面，如果使用CMM三座标测量可能要用上一整天时间才能把数据测出来，大大影响产品开发及生产效率。而德国GOM公司的3D扫描系统ATOS便可解决这个问题。

ATOS原理

ATOS是透过LED蓝光作光源投影到工件上，再利用左右两边的工业级CCD相机，把影像摄取并转化为三维座标。然后经ATOS自带的GOM Scan/ATOS Professional软件计算出三角化的立体网格，此网格更可输出为STL格式作检测，逆向工程或3D打印。

GOM Inspect软件

当完成扫描工件得到三维立体网格后，我们便可以进行检测。

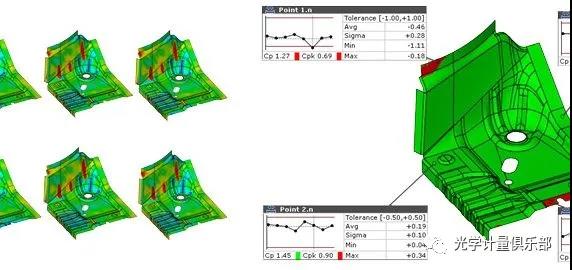

首先我们要导入CAD，然后与三维立体网格对齐，对齐后便可立即对比，得出一个简单易明，一目了然的彩虹分析图。再不用与冗长的表格每个数字来讨论，大大简化检测流程提高效率。

免费下载

GOM公司为了3D扫描检测普及化，现已提供免费的GOM Inspect软件下载，下载后可在任何Windows10电脑中安装使用。如有与我们联络。
